Monitor prúdu uzemnenia jadra transformátora
Požiadavky na prevádzkové prostredie
• Teplota okolia: -40 stupňov -+40 stupňov
• Relatívna vlhkosť: 5%-95% (žiadna kondenzácia alebo zamŕzanie vo vnútri)
• Atmosférický tlak: 80kPa-110kPa
• Vonkajšie podmienky: Maximálna rýchlosť vetra 35 m/s, maximálny denný teplotný rozdiel 25 stupňov, intenzita slnečného žiarenia 0,1 W/cm², hrúbka námrazy 10 mm
• Bezpečnostné požiadavky: Miesto vyhovuje GB/T 9361 Trieda B, monitorovacie zariadenie vyhovuje GB 4943
• Napájanie: AC220V±15%, 50Hz±0,5%, harmonický obsah<5%
Monitor prúdu uzemňovacieho jadra transformátora používa na odber uzemňovacieho prúdu jadra vysoko presný{0}} transformátor prúdu. Signál je spracovaný filtrovaním, prepínaním rozsahu a AD konverziou a potom vypočítaný mikroprocesorom systému pre efektívnu hodnotu prúdu. Transformer Core Grounding Current Monitor zabezpečuje zobrazovanie, alarm, ukladanie a nahrávanie údajov, čo umožňuje-online monitorovanie a analýzu uzemňovacieho prúdu v reálnom čase.
Popis
Podrobnosti o obsahu stránky
I. Predstavenie produktu:
Monitor uzemňovacieho prúdu jadra transformátora SUN-IGuard-201 využíva priechodný -vysielač prúdu na monitorovanie v reálnom čase- bez odpojenia uzemňovacej prípojnice. Podporuje vzdialený prenos dát cez 4-20mA analógové signály. Toto riešenie pomáha znižovať prevádzkové náklady, predchádzať kritickým poruchám a umožňuje prediktívnu údržbu, vďaka čomu je ideálnou voľbou na zvýšenie bezpečnosti siete a ochranu hodnoty majetku.
II.Vysvetlenie modelu
III. Testovacie indikátory
|
Nie |
Názov parametra |
Jednotka |
Štandardné hodnoty parametrov |
|
|
1 |
typ snímača |
prostredníctvom-typu jadra |
||
|
2 |
Monitor prúdu uzemnenia jadra transformátora |
rozsah merania |
mA |
0.1-10000 |
|
rozlíšenie |
mA |
0.1 |
||
|
chyba merania |
± (štandardná hodnota * 2,5 %+1mA) |
|||
|
3 |
Zobrazenie obsahu zariadenia na mieste |
Hodnota zemného prúdu v reálnom čase |
||
|
Alarm Alert |
||||
|
4 |
Trvalé úložisko zariadenia- |
skladovacia kapacita |
deň |
Väčšie alebo rovné 30 |
|
5 |
komunikačné rozhranie |
Jednofázové monitorovanie-jednotky{1}} s podporou špecifikácií rozhrania I1/I2 State Grid pre systémový prístup. |
||
|
6 |
Nastavenia parametrov zariadenia |
Parametre komunikácie |
Komunikačná adresa, prenosová rýchlosť, dátový bit, stop bit, overovacia metóda |
|
|
parametre alarmu |
Prahová hodnota alarmu uzemňovacieho prúdu |
|||
|
prevádzkové parametre |
Obdobie odberu vzoriek, miestne hodiny |
|||
|
7 |
Rozsah periódy odberu vzoriek zariadenia |
min |
Väčšie alebo rovné 1 |
|
|
8 |
Presnosť hodín zariadenia |
min |
Menšie alebo rovné 1 |
|
|
9 |
životnosť |
rok |
Viac ako 8 rokov |
|
|
10 |
Elektromagnetická kompatibilita |
Musí spĺňať požiadavky testu EMC podľa Q/GDW535-2021. |
||
IV. Detaily produktu/výhody:
- Prehľad monitora uzemnenia jadra transformátora SUN-IGuard-201
- Modul snímača: Obsahuje cez -jadrový aktívny nulový{1}}senzor toku, ktorý poskytuje vysokú-presnosť merania s overenou spoľahlivosťou v teréne.
- Lokálny modul: Vykonáva lokálnu analógovú-na{1}}digitálnu konverziu a prenáša údaje cez priemyselnú zbernicu RS485.
- Centrálny riadiaci hostiteľ: Spravuje{0}}v rámci stanice synchronizáciu, komunikáciu, zhromažďovanie údajov a nahrávanie na hlavnú stanicu.
- Monitorovací a diagnostický systém: Poskytuje integrovanú analýzu údajov, webovú vizualizáciu a inteligentnú diagnostiku pre rozhodnutia o údržbe-založené na stave.
V. Rozsah dodávky
SUN-IGuard-201Monitor prúdu uzemnenia jadra transformátora: Jedna jednotka;
Softvér SUN-IGuard-201monitora uzemňovacieho prúdu jadra transformátora: Jedna sada;
Obrazovka PK:jeden (voliteľný);
Komunikačný kábel:jedna sada;
VI. Voliteľné riešenia prispôsobenia
Ponúkame prispôsobiteľné zariadenia s monitorovaním a prepínateľnými odporovými funkciami. Keď namerané hodnoty dosiahnu prahovú hodnotu alarmu, odpor možno manuálne zapnúť, aby sa obmedzil zemný prúd, čo umožňuje flexibilné plánovanie odstávok napájania z dôvodu údržby.
VII. Kvalita
Aby sa zabezpečilo, že produkty budú vždy spĺňať tie najvyššie štandardy, Rsafele Electric implementuje úplnú kontrolu kvality procesov od zdroja po koniec, doplnenú o dôsledné riadenie procesov a zdokumentované plány kvality.
Kvalifikačná asociácia:Prísne dodržiavame celosvetovo uznávané predpisy a protokoly, pričom integrujeme environmentálnu dokonalosť a riadenie kvality počas celého životného cyklu produktu.
VIII. Prípady spolupráce zo skutočného-sveta
Náš monitor uzemňovacieho prúdu transformátora poskytuje-sledovanie uzemňovacieho prúdu v reálnom čase na zabezpečenie integrity jadra. Poskytuje okamžité upozornenia na abnormálne hodnoty a používa AI na predpovedanie problémov, ako je zlé uzemnenie, 48 hodín vopred tým, že zisťuje trvalé zvýšenie prúdu. To umožňuje včasnú diagnostiku viacerých-chyb uzemnenia a podporuje prechod od plánovanej kontroly k údržbe založenej na stave-, čím sa zvyšuje prevádzková bezpečnosť a kontinuita v aplikáciách, ako je napríklad potašová baňa Bugumasi.
IX. Aplikačné scenáre
Rozvodne a elektrárne:Nevyhnutné na ochranu aktív základnej siete nepretržitým monitorovaním podmienok uzemnenia jadra v kritických transformátoroch -ponorených v oleji.
Priemyselné zariadenia:Poskytuje nepretržité monitorovanie stavu kľúčových transformátorov v oceliarskych, chemických a dátových centrách, aby sa zabránilo neplánovaným prestojom.
Kritické uzly mriežky:Zvyšuje spoľahlivosť napájania monitorovaním transformátorov v hlavných mestských distribučných uzloch a životne dôležitých prenosových vedeniach.
X. Naša služba
Náš po{0}}predajný servis a technický tím slávnostne sľubujú:
Záväzok kvality:
Všetky zariadenia a zakúpené komponenty sú úplne nové a kvalifikované produkty s poskytnutými certifikátmi kvality.
01
Záruka po{0}}predaji:
Bezplatná manipulácia s chybami dizajnu, výroby a materiálu počas záručnej doby; doživotná platená údržba po záručnej dobe.
02
Náhradné diely a dokumentácia:
Zabezpečenie náhradných dielov, kompletnej technickej dokumentácie a výkresov podľa zmluvy.
03
Služba na-stránke:
Vyslanie inžinierov na miesto podľa potreby, aby poskytli pokyny na inštaláciu, uvedenie do prevádzky a technické školenie.
04
Spolupráca a spolupráca:
Aktívna spolupráca pri koordinácii rozhrania a dôsledné dodržiavanie zmluvných dohôd a dohôd o stretnutiach.
05
XI. Návody na používanie produktu, riešenia a upozornenia na technické problémy
Monitor prúdu uzemňovacieho jadra transformátora sa ľahko inštaluje; vyžaduje si to iba rezerváciu montážnej konzoly na vhodnom mieste na medenej prípojnici uzemňujúcej železné jadro.
Počas{0}}inštalácie na mieste upevnite snímač k montážnej konzole z miesta pripojenia medenej prípojnice a uistite sa, že medená prípojnica ním prechádza bez dotyku.
XII. Balenie a doprava
XIII. Sila továrne

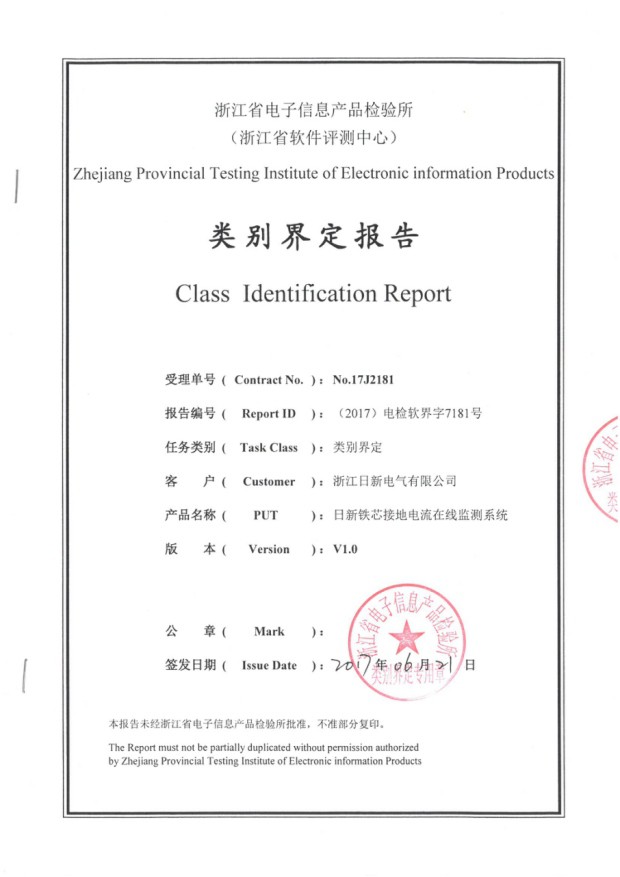

1. Kvalifikačné osvedčenia
2. Inovatívne technológie/schopnosti
3. Výhody dodávateľského reťazca
Výhody nášho dodávateľského reťazca sa vzťahujú na celý životný cyklus produktu, čo nám umožňuje poskytovať zákazníkom rýchlu a profesionálnu podporu náhradných dielov a technické služby, zabezpečiť dlhodobú{0}}stabilnú prevádzku monitorovacieho systému a vytvárať nepretržitú hodnotu pre našich zákazníkov.
4. Profesionálne výrobné zariadenia (CNC)
XIV.FAQ
Q1. Prečo musí byť jadro transformátora-jednobodovo uzemnené?
Odpoveď 1: Jednobodové uzemnenie bezpečne uvoľňuje indukované napätie a zabraňuje cirkulujúcim prúdom, aby sa predišlo vybíjaniu a prehriatiu spôsobenému striedavým magnetickým poľom.
Q2. Čo je prúd uzemnenia jadra? Prečo to sledovať?
A2: Je to prúd cez jediný uzemňovací vodič jadra. Za normálnych okolností pod 100 mA môžu abnormálne zvýšenia naznačovať viacbodové uzemnenie alebo vnútorné poruchy izolácie.
Q3. Ako sa meria prúd?
Odpoveď 3: Použitie priechodného- transformátora prúdu (CT) okolo uzemňovacieho vodiča, čo umožňuje bezpečné a izolované meranie bez odpojenia uzemnenia.
Q4. Aké parametre sa sledujú?
A4: Aktuálna RMS hodnota uzemnenia jadra a historické trendy pre analýzu porúch a výstrahy.
Q5. Aká súčasná úroveň je abnormálna? Ako sa stanovujú prahové hodnoty?
A5: Normálne:<100mA; Concern: 100mA–1A; Alarm: >1A. Prahové hodnoty sú založené na pokynoch výrobcu, priemyselných štandardoch a historických údajoch, zvyčajne s viac-úrovňovými upozorneniami.
Q6. Ovplyvňuje inštalácia bezpečnosť uzemnenia?
A6: Nie. Systém sa pripája paralelne bez zmeny pôvodného uzemňovacieho obvodu.
Q7. Čo robiť, ak prúd prekročí limity?
A7: Overte údaje a trendy, vykonajte olejovú chromatografiu, v prípade potreby vykonajte testy izolačného odporu a interne skontrolujte, či sa potvrdí chyba.
Q8. Vyžaduje systém údržbu?
Odpoveď 8: Vyžaduje sa minimálna údržba: pravidelná kontrola snímača, autotest systému-a zabezpečenie stabilného napájania a komunikácie.
